Montáž suchého podlahového topení krok za krokem

Dobře nakreslený plán okruhů ušetří materiál, čas i pozdější problémy s rovnoměrným vytápěním. Plán si nakreslete do půdorysu v měřítku a zakreslete do něj rozdělovač, jednotlivé okruhy, přívody a plochy bez topení.

Základní pravidla

• Každá místnost má alespoň jeden vlastní okruh. Tak ji můžete na rozdělovači samostatně regulovat nebo uzavřít.
• Jeden okruh má nejvýše cca 70 až 80 metrů včetně přívodu a zpátečky k rozdělovači. Větší místnosti rozdělte na dva nebo více okruhů.
• Délky okruhů mají být přibližně vyrovnané. Menší rozdíly (například 50 m a 80 m) vyrovnáte průtokoměry na rozdělovači.
• Rozteč volíte podle místnosti: 250 mm je nejběžnější a hodí se do celého domu, 125 mm topí mírně více a hodí se do koupelen a na WC. V jednom domě můžete obě rozteče kombinovat – každý okruh může mít jinou.
• Plochy bez topení – typicky pod kuchyňskou linkou nebo jiným pevně zabudovaným nábytkem – zpravidla není třeba vytápět. Polystyrenové desky však mohou ležet i tam, aby byla podlaha všude stejně vysoká.
• Přívody ke vzdálenějším místnostem procházejí jinými místnostmi a započítávají se do délky okruhu. Rozdělovač proto umístěte co nejblíže ke středu dispozice.

Jak vést potrubí v desce

Systémová deska UHPD má drážky pro přímé vedení i pro zatáčení potrubí, a to v rozteči 125 mm nebo 250 mm. Potrubí tedy vedete v řadách tam a zpět a na koncích řad ho otáčíte v obloukových drážkách. Doporučuje se začít přívodem u venkovní stěny nebo pod oknem, kde jsou tepelné ztráty největší, a postupovat směrem do místnosti. Při plánu počítejte s tím, že desky musí na sebe navazovat tak, aby drážky plynule pokračovaly z jedné desky do druhé.

Systémová deska UHPD má rozměr 1200 × 600 × 30 mm a čistou plochu 0,72 m². Je z EPS s pevností v tlaku 150 kPa při 10% stlačení a pevností v ohybu 200 kPa. ATRIA nechává vyrábět jeden typ desky pro suchou montáž – s drážkami pro rozteč 125 mm i 250 mm, přímé vedení i zatáčení potrubí – takže jím pokryjete prakticky všechny běžné situace.

Jak klást desky

• Začněte od stěny s rozdělovačem nebo od stěny, kde budou začínat okruhy, a postupujte přes místnost.
• Desky ukládejte těsně, bez mezer. Kontrolujte, zda drážky sousedních desek plynule navazují – potrubí i plech musí přecházet z desky do desky bez zalomení.
• Řezání: polystyren se snadno řeže odlamovacím nožem s dlouhou čepelí nebo pilkou. Pokud deska nevychází do rohu nebo stěna není v pravém úhlu, nic se neděje – desku jednoduše nařežete a přizpůsobíte.
• Odřezky s neporušenými drážkami využijte u stěn a v místech, kudy potrubí nepovede.
• Vyšší skladba: pokud je třeba podlahu zvýšit, nepodkládejte jednotlivé desky – pod celou plochu položte podkladový polystyren.

Jak vkládat roznášecí plechy

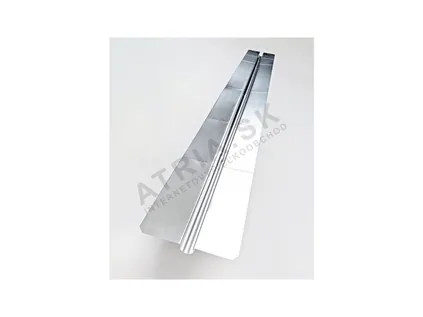

• Plechy UHPS (998 × 120 × 0,4 mm, hliník) vkládejte do přímých drážek, kudy povede potrubí.
• Plech musí celou plochou ležet na desce a jeho profil musí být v drážce. Přečnívající nebo nadzvednuté plechy způsobí nerovnosti pod roznášecí vrstvou a horší přenos tepla.
• Plechy kladte za sebou ve směru drážky a na konci řady je zkraťte nůžkami na plech.
• Pracujte v rukavicích – hrany hliníkového plechu jsou ostré.
• Nevynechávejte plechy v přímých úsecích. Bez nich – nebo s tenkou hliníkovou fólií místo nich – bude podlaha teplá jen v pásech nad trubkami.

Jak vtlačovat potrubí

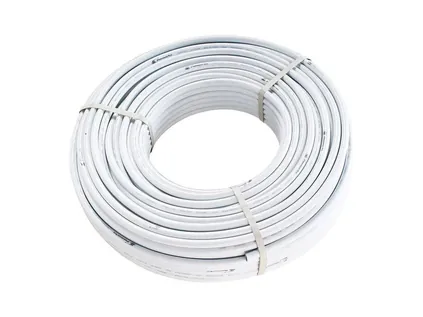

Potrubí PEX-AL-PEX 16 × 2 se do profilu plechu vtlačuje shora. Trubka musí být v profilu plechu zatlačená po celé délce, aby s ním měla dobrý kontakt. V obloucích na koncích řad vedete trubku v obloukových drážkách desky. Díky hliníkové vrstvě potrubí po ohnutí drží tvar, ohýbejte ho však citlivě, aby se nezalomilo – zalomený úsek je nutné vyměnit.

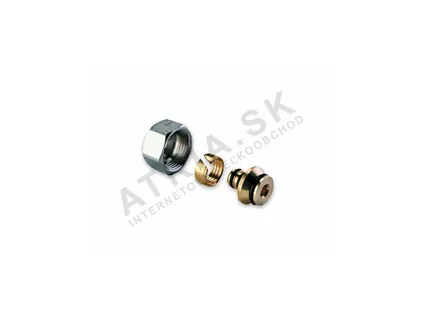

Okruhy se k rozdělovači připojují svěrným šroubením s připojením 3/4" Eurokonus (EK). Na každý okruh potřebujete dvě šroubení – jedno na přívod a jedno na zpátečku. Rozměr šroubení musí přesně odpovídat rozměru potrubí – pro PEX-AL-PEX 16 × 2 tedy šroubení 16 × 2.

Postup u šroubení IVAR.TA 4420 (kód 500684)

1. Potrubí uřízněte kolmo k ose a hranu začistěte, aby nepoškodila těsnění.
2. Zkontrolujte, zda je vše čisté a zda není poškozený těsnicí O-kroužek.
3. Vložte potrubí a příslušné těsnění EPDM do šroubení v pořadí a směru podle návodu výrobce.
4. Nasaďte na závit matici a ručně ji utáhněte.
5. Dotáhněte klíčem příslušné velikosti (výrobce uvádí AC 670 / AC 671) momentem 25–35 Nm.

Šroubení IVAR.TA 4420 je z mosazi CW617N, má O-kroužek z EPDM, je určeno pro PN 10 a teplotu do +120 °C a vyrábí se se závitem Eurokonus nebo M 24. Pryžové části nikdy nemažte minerálními oleji – na EPDM se smí použít pouze mazivo na bázi silikonu.

Šroubení RCS16

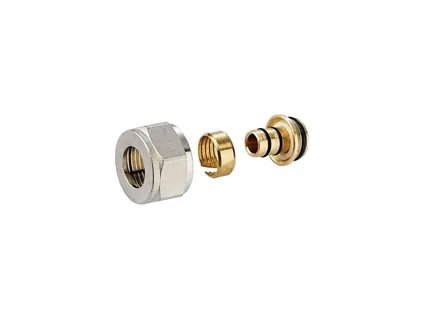

Svěrné šroubení RCS16 je určeno pro vícevrstvé PEX-AL-PEX i polybutylenové (PB) potrubí o průměru 16 mm a připojuje ho k rozdělovačům, zpětným šroubením, armaturám VK, termostatickým ventilům a regulačním šroubením s připojením 3/4" EK. Vnitřní kroužek se při dotahování sevře a uchopí potrubí. Utahovací moment je 30–40 Nm. Při demontáži stačí spojku odšroubovat a potrubí vyjmout.

Přívod a zpátečka

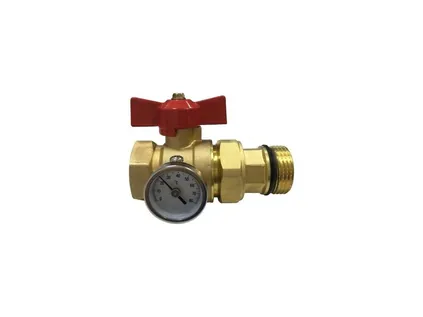

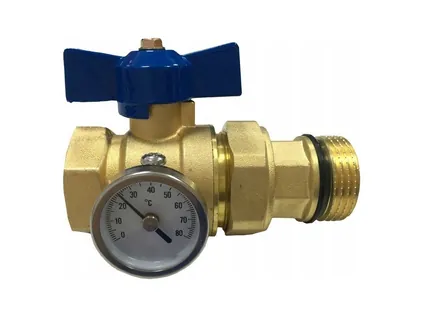

Každý okruh začíná na přívodní liště rozdělovače a končí na zpětné. Konce potrubí si proto při pokládce označte, abyste je při připojování nezaměnili. Na vstup a výstup rozdělovače se osazuje pár kulových kohoutů se šroubením 1" – barevné motýlky (červený a modrý) a vestavěný teploměr 0–80 °C usnadní obsluhu i kontrolu teploty vody.

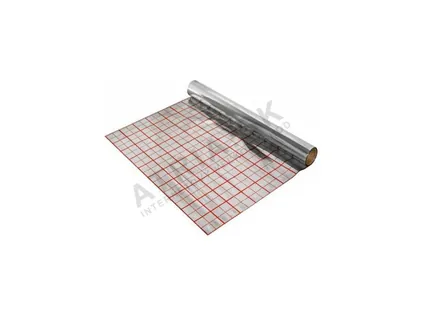

Po položení roznášecí vrstvy se k potrubí dostanete už jen s velkou námahou. Než na desky položíte separační fólii, projděte si tento seznam bod po bodu – nejlépe společně s instalatérem, který připojuje zdroj tepla.

1. Tlaková zkouška proběhla a tlak během ní neklesl. Výsledek si zapište.
2. Všechna svěrná šroubení jsou dotažena předepsaným momentem a na spojích nejsou stopy vody.
3. Potrubí je po celé délce vtlačeno do profilů plechů a v obloucích leží v drážkách desky – nikde nevyčnívá nad povrch.
4. Plechy leží celou plochou na deskách, žádný není nadzvednutý ani prohnutý.
5. Žádný úsek není zalomený – zalomené místo je třeba vyměnit ještě teď.
6. Přívody a zpátečky jsou označeny a připojeny na správné lišty rozdělovače; na rozdělovači je zapsáno, který okruh patří které místnosti.
7. Průtokoměry jsou nastaveny podle délky okruhů a systém je odvzdušněn.
8. Trasy jsou zakresleny a vyfoceny – celé plochy i detaily u rozdělovače a u prostupů přes dveře.
9. Podklad je čistý – na deskách nezůstaly odřezky, šrouby ani nečistoty, které by tlačily do roznášecí vrstvy.

Montáž po etapách při rekonstrukci

Protože suchý systém nepotřebuje potěr, můžete ho pokládat postupně – místnost po místnosti – a zbytek domu zůstane obyvatelný. Rozdělovač s rezervou vývodů osaďte hned na začátku a nepoužité vývody uzavřete; nové okruhy na ně připojíte, až přijde řada na další místnost. U každé etapy zopakujte tlakovou zkoušku nového okruhu a jeho vyregulování, teprve potom ho zakryjte.

Zde je jeden z největších rozdílů oproti mokrému systému. Betonový potěr musí zrát minimálně 28 dní a potom následuje postupný první zátop. Suchá podlaha nic takového nepotřebuje – po montáži a zaschnutí lepidla (po 24 hodinách) je možné ihned topit.

Při prvním spuštění

• Zkontrolujte tlak v systému a ještě jednou odvzdušněte – při prvním ohřevu se z vody uvolňuje rozpuštěný vzduch.
• Ověřte, že jsou všechny okruhy otevřené a průtokoměry ukazují průtok podle vyregulování.
• Teplotu vody nastavte podle projektu a podle maximální teploty, kterou dovoluje vaše nášlapná vrstva. Pokud zdroj tepla dodává vyšší teplotu, je třeba ji omezit – jako pojistka slouží například příložný termostat, který vypne čerpadlo.
• Na teploměrech kulových kohoutů u rozdělovače zkontrolujte teplotu přívodu a zpátečky.

V běžném provozu

Suchá podlaha se podle původního popisu systému zahřeje do 60 minut, proto ji můžete řídit programovatelným termostatem podle toho, kdy jste doma. Termostat Avansa 2007 má pro podlahové vytápění doporučenou citlivost sepnutí +0/−0,2 °C a umožňuje 6 změn teploty denně. Bezdrátová verze Avansa 2007 TX nevyžaduje kabeláž mezi termostatem a kotlem – praktické zejména při rekonstrukcích. Jednou za čas zkontrolujte tlak v systému, funkci odvzdušňovacího ventilu a nastavení průtokoměrů.
